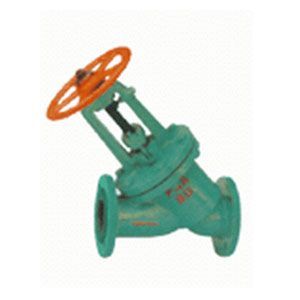

襯膠直流式截止閥J45J
產品名稱：襯膠直流式截止閥J45J
產品型號：J45J
連接方式：法蘭
結構形式：直流式
驅動方式：手動
產品口徑：DN40-DN300
公稱壓力：0.6Mpa-1.0MPA
閥體材質：鑄鐵
產品詳情
襯膠直流式截止閥J45J產品用途：本閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。
適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）
產品特點：直流式襯膠截止閥設計與制造按：GB/12239 結構長度：GB/12221 法蘭連接尺寸按：GB4126.3 GB4216.4 試驗檢驗按：GB/T13927
J45J直流式襯膠截止閥的詳細資料：
◆性能規范：
| 型號 | 公稱壓力PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
| 殼體試驗 | 密封試驗 | ||||
| J45J/FS-6 | 0.6 | 0.9 | 0.66 | W.非腐蝕性流體 J.一般腐蝕性流體 FS.強酸堿及各種有機溶劑（溶融堿金屬及元素氟除外） | ≤85 ≤150 |
| J45J FS-10 | 1.0 | 1.5 | 1.1 | ||
直流式襯膠截止閥主要連接尺寸及重量：
| 型號 | 公稱通徑DN（mm） | 尺寸 | 質量 | |||||||
| L | D | D1 | D | H1 | b | Do | n-d | |||
| 25 | 160 | 100 | 75 | 60 | 205 | 16 | 120 | 4-11 | 4.5 | |
| 32 | 200 | 120 | 90 | 70 | - | 16 | 160 | 4-13.5 | 13 | |
| 40 | 130 | 100 | 80 | 250 | 16 | 160 | 4-13.5 | 14 | ||
| 50 | 230 | 140 | 110 | 90 | 290 | 16 | 160 | 4-13.5 | 16.5 | |
| 65 | 290 | 160 | 130 | 100 | 310 | 16 | 180 | 4-13.5 | 21 | |
| 80 | 310 | 190 | 150 | 125 | 358 | 18 | 200 | 4-17.5 | 36 | |
| 100 | 210 | 170 | 145 | 428 | 18 | 200 | 4-17.5 | 50 | ||
| 125 | 400 | 240 | 200 | 175 | 510 | 20 | 280 | 8-17.5 | 68 | |
| 150 | 480 | 265 | 225 | 200 | 550 | 20 | 280 | 8-17.5 | 90 | |
| 200 | 600 | 30 | 280 | 255 | 635 | 22 | 400 | 8-17.5 | 146 | |
| 250 | 730 | 375 | 335 | 312 | 24 | 12-.17.5 | 205 | |||
