蝶閥工作原理：

蝶閥是一種以圓形蝶板為啟閉件，繞閥軸旋轉，實現流體通道的開啟、關閉和調節的閥門。用于切割和節流。蝶閥的蝶板安裝在管道的直徑方向。在蝶閥體的圓柱形通道內，圓盤形蝶板繞軸線旋轉，旋轉角度在0°～90°之間。當它旋轉到 90° 時，閥門完全打開。蝶閥和蝶閥桿沒有自鎖能力。為了定位蝶板，應在閥桿上安裝蝸輪減速器。蝸輪蝸桿減速機的使用不僅可以使蝶板具有自鎖能力，使蝶板可以在任意位置停止，還可以提高閥門的運行性能。蝶板的流線型設計，使流體阻力損失小，可謂是節能產品。

蝶閥結構特點：

1、閥桿為通桿結構，經過調質處理，具有良好的綜合力學性能、耐腐蝕性和抗劃傷性。蝶閥啟閉時，閥桿只轉動，不上下移動，閥桿填料不易損壞，密封可靠。它與蝶板的錐銷固定，懸伸端設計用于防止閥桿與蝶板連接處意外斷裂時閥桿脫落。

2、蝶閥按結構可分為偏置板式、立板式、斜板式和杠桿式。按密封形式可分為相對密封型和硬密封型兩種。軟密封型一般用橡膠圈密封，硬密封型一般用金屬圈密封。金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封可以適應更高的工作溫度，而彈性密封則有受溫度限制的缺點。常用的蝶閥有對夾蝶閥、法蘭蝶閥和對焊蝶閥。對夾式蝶閥使用雙頭螺栓將閥門連接在兩個管道法蘭之間；法蘭式蝶閥在閥門上有法蘭，用螺栓將閥門兩端的法蘭與管道法蘭連接起來；對焊 蝶閥的兩端與管道焊接。

3、蝶閥具有結構簡單、體積小、重量輕、材料消耗低、安裝尺寸小、開關迅速、往復旋轉90°、驅動扭矩小等特點。提供良好的流體控制性能和關閉密封。當?shù)�閥處于全開位置時，蝶板的厚度是介質流經閥體時的唯一阻力，因此閥門產生的壓降很小，因此具有較好的流量控制特性。

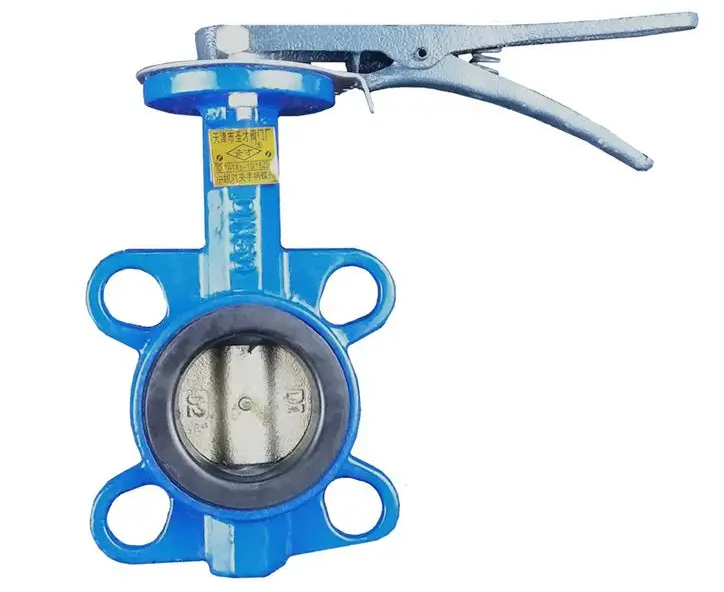

手動對夾式襯膠蝶閥

蝶閥流量特性：

蝶閥的操作扭矩因開度和閥門啟閉方向的不同而有不同的數值。臥式蝶閥，尤其是大口徑閥門，由于水深，閥軸上下?lián)P程差所產生的扭矩也不容忽視。此外，在閥門進口側安裝彎頭時，會形成偏流，扭矩會增大。當閥門處于中間開度時，由于水流力矩的作用，操作機構需要自鎖。

蝶閥的開度與流量的關系基本上是等百分比的變化。如果用于控制流量，其流量特性也與管道的流阻密切相關。例如，安裝在兩根管道上的閥門口徑和形式都是一樣的，但是管道的損失系數不同，閥門的流量就會有很大的不同。

蝶閥處于中間開口時，閥體與蝶板前端形成的開口形狀以閥軸為中心，兩側形成不同的狀態。因此，閥體與閥板的一側形成噴嘴狀開口，另一側形成節流孔狀開口。噴嘴側的流速比節流側快得多，節流側閥下會產生負壓。 ，橡膠密封件容易脫落。
