了解波紋管減壓閥的工作原理和結構
前言：我們北方閥門集團有限公司是坐落在山東濰坊的閥門生產廠家，除了一會要討論的波紋管減壓閥，我們公司還生產、銷售各種規格的球閥、閘閥、蝶閥、截止閥等全品類工業閥門，將100%符合標準，100%保證質量，100%讓您滿意，我們的服務“一切為了客戶”。
波紋管減壓閥采用波紋管代替普通的填料函或帶有填料函的閥門，可使閥桿部分無泄漏，防止放射性物質或貴重物質泄漏，或保持較高的真空度。波紋管隨著閥桿的上升和下降而膨脹和收縮，其較高的工作壓力取決于波紋管的抗壓強度和乏力強度。
波紋管減壓閥用于溫度低于180 ℃ 的蒸汽，空氣和非腐蝕性氣體的管道中。調整后，通過閥門的介質壓力降低到一定的所需出口壓力，介質的出口壓力保持相對穩定，但波紋管減壓閥的入口壓力與出口壓力之差必須大于或等于0.2MPa。

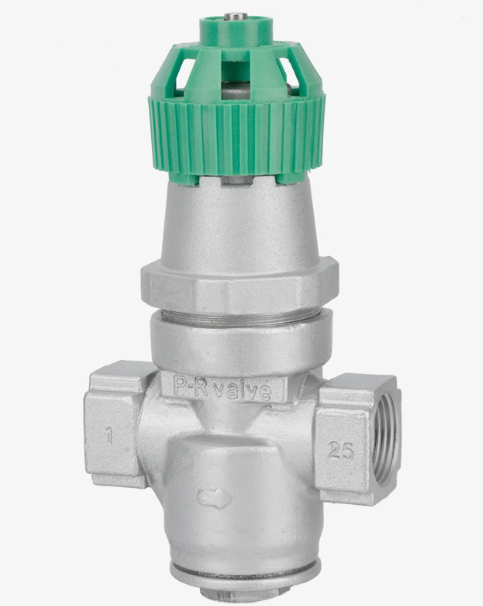

y14h型直接作用式波紋管減壓閥
波紋管減壓閥的工作原理和結構說明:
1，閥門前端口的介質壓力從閥瓣和閥體密封圈的開口間隙進入閥體腔，以填充波紋管的組合箱。波紋管和彈簧被介質的壓力壓縮。閥盤會隨著閥桿的位移而關閉閥體密封圈，閥前的介質將被切斷，而無需補充閥后的介質壓力。當閥門后介質的壓力降低時，波紋管因調節彈簧的直徑而變形，閥桿將打開閥瓣。通過閥體密封件補充介質后，壓力降低。
2、本閥由閥體、閥蓋、閥盤、閥體密封圈、閥桿、波紋管、調節彈簧等零件組成。閥體內腔的入口裝配有閥盤、閥體密封圈和輔助彈簧。輔助彈簧是保持閥瓣和閥體密封圈自動密封。彈性密封元件 (波紋管) 裝配在出口體腔內，以確保閥后介質壓力的泄漏并補償克服壓力不均勻。螺釘是調節彈簧載荷減壓閥的工作性能。
