冶金閥門廠家北高科集團技術部整理，適用于溫度≤150℃，弱腐蝕或潔凈度有一定要求工況，在食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

是采用角行程活塞式氣動執行器及襯膠蝶閥蝶體組成，可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動襯膠蝶閥不僅具有優良的防腐(耐堿、鹽性能，耐弱酸侵蝕)耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，(比普通有銷蝶閥降低百分之四十)維修方便，外形美觀等突出優點。氣動襯膠蝶閥整個蝶板與閥體在360°圓周內同心(中線)具有雙向密封功能。閥座和閥體內襯一體化，適用于各種不同的腐蝕性介質，作管路啟閉或調節以達到控制要求。

氣動全襯膠蝶閥在海水系統應用

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

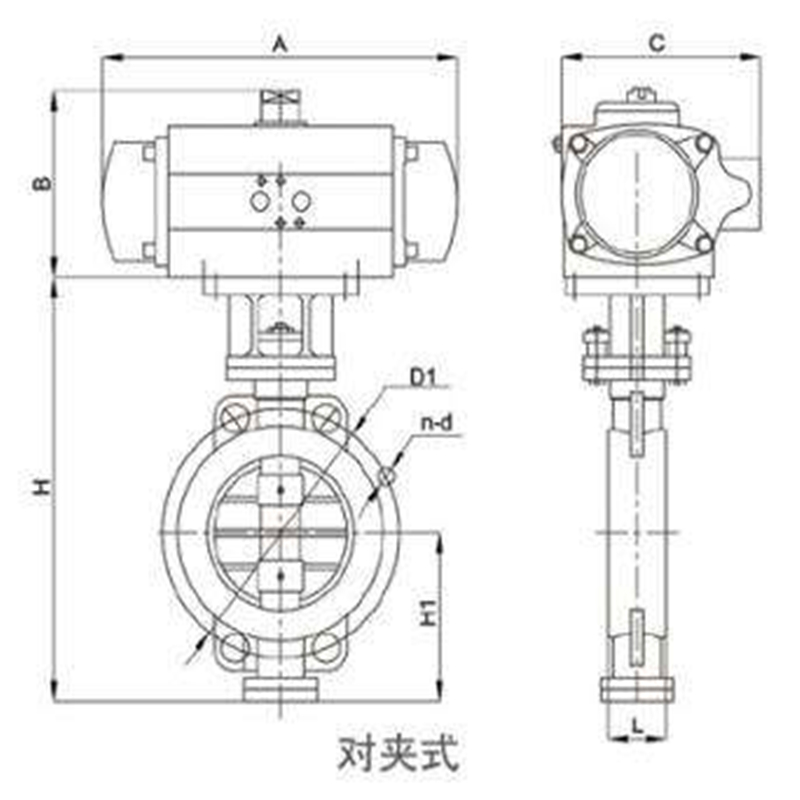

啟閉件為蝶板，是指通過高溫的方式將橡膠與蝶閥中的閥體硫化成一體，通過氣動執行器驅動旋轉90度開關的一種氣動蝶閥。按連接方式一般分為法蘭式與對夾式，并可根據不同工況的使用要求選擇不同性能的密封結構（全襯膠蝶閥、半襯膠蝶閥），以滿足在不一樣的應用場所下保證氣動襯膠蝶閥能夠正常的使用。

本發明公開了一種海水循環利用系統,包括海水提取單元,用于從低于海平面以下20米的位置提取海水;熱交換單元,從海水提取單元接收海水,與海水進行熱交換以吸收海水能量,所述熱交換單元與溫度調節單元連接,并將海水能量供給溫度調節單元使用;以及海水送還單元,與所述熱交換單元連接,用于將經過熱交換的海水送還至海洋.本發明海水提取單元提取的海水溫度穩定,受太陽輻射和周圍環境影響較小,使得本發明所述海水循環利用系統可以大規模的用于城鎮,小區集中供暖和制冷空調.氣動襯膠蝶閥不僅具有防腐、耐磨、無毒、防霉等特點，并且有的密封性能，隨著化學防腐蝕合成橡膠在蝶閥上的應用， 襯膠氣動蝶閥的使用量也一直在不斷的提升。

氣動全襯膠蝶閥在海水系統應用產品特點

1、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝，維修方便。

4、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

氣動全襯膠蝶閥在海水系統應用閥內件

● 執行機構

注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。

主要性能指標

主要零件材料

密封材料選擇

氣動全襯膠蝶閥在海水系統應用主要性能規范

襯膠蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，蝶閥處于全開狀態。 本類襯膠蝶閥門在管道中一般應當水平安。是用圓盤式啟閉件往復回轉90度左右來開啟、關閉和調節流體通道的一種 閥門。氣動襯膠蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量凋節功能和關閉密封特性，是近十幾年來發展的閥門品種之一。特別是在美、日、德、法、意等工業發達國家。原始的蝶閥是一種簡單的，且關閉不嚴的擋板閥．通常在水管路系統中作為溫度調節閥和阻尼閥使用。氣動襯膠蝶閥在完全開啟時，具有較小的流阻，當開啟在大約15°至70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，蝶閥的應用非常普遍，并將逐步成為主導閥型。由于蝶閥閥板的運動帶有擦拭性，故大多數蝶閥可用于帶懸浮固體顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀介質。
