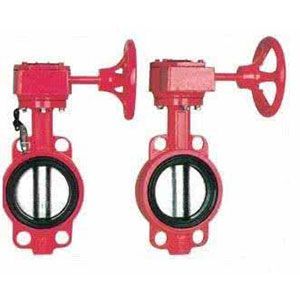

BWSC中線型對夾信號蝶閥
產品名稱：BWSC中線型對夾信號蝶閥
產品型號：BWSC
連接方式：對夾式
結構形式：中線式
驅動方式：手動
產品口徑：50mm～400mm
公稱壓力：1.0～2.5MPa
閥體材質：鑄鋼、鑄鐵、不銹鋼
產品詳情
一、產品概述
BWSC中線型對夾信號蝶閥是引進國外先進技術而自行開發的中線型蝶閥，它具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。
二、主要技術參數
| 公稱通經 | 公稱壓力 | 工作溫度 | 密封試驗 | 強度試驗 | 適用介質 |
| DN50～400mm | 1.0/1.6/2.5MPa | -10℃～-80℃ | 1.1倍公稱壓力 | 1.5倍公稱壓力 | 水、油、氣 |
三、主要零件材料
| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | 球鐵、鑄鋼 | 7 | 密封圈 | NBR。EPDM |
| 2 | 閥軸 | SUS410/SUS316 | 8 | 圓墊片 | SUS316/黃銅 |
| 3 | 蝶板 | 球鐵噴塑、不銹鋼 | 9 | 對開環 | SUS316/黃銅 |
| 4 | 閥座 | EPDM，PTEE | 10 | 擋圈 | 彈簧鋼 |
| 5 | 襯套 | 青銅，聚四氟乙烯 |
四、WBSX消防專用信號蝶閥主要外形連接尺寸 單位:mm
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| H | 268 | 287 | 309 | 342 | 376 | 410 | 495 | 565 | 849 | 985 | 1109 |
| H1 | 70 | 76 | 86 | 104 | 118 | 132 | 167 | 198 | 239 | 267 | 309 |
| L1 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 68 | 78 | 102 |
| L2 | 32 | 47 | 65 | 91 | 112 | 146 | 194 | 242 | 292 | 325 | 380 |
| L3 | 245 | 245 | 245 | 245 | 245 | 245 | 400 | 400 | 400 | 400 | 431 |
| Ф1 | 152 | 152 | 152 | 152 | 152 | 152 | 300 | 300 | 305 | 305 | 290 |
本文來自：北方閥門集團有限公司，轉載請注明出處：http://www.yuechenghr.com/html/cpxt/df_10_313.html
