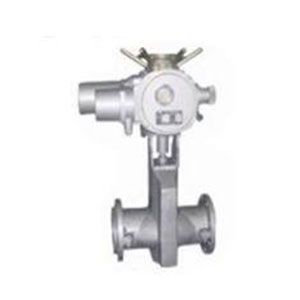

GJ941X-6L型電動管夾閥
產品名稱：GJ941X-6L型電動管夾閥
產品型號：GJ941X-6L
連接方式：法蘭
結構形式：直通式
驅動方式：電動
產品口徑：DN25-300
公稱壓力：1.0MPa
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
產品詳情
一、電動管夾閥主要性能規范：
| 適用溫度 | 適用介質 |
| ≤85℃ | 礦漿、磨料、干濕型粉塵類 |
二、電動管夾閥主要零件材料：
| 名稱 | 材料 |
| 閥體 | 鋁合金 |
| 套管 | 橡膠 |
| 閥桿 | 鑄銅、碳鋼 |
| 壓桿 | 球墨鑄鐵 |
| 電動頭 | 組合件 |
| 托架 | 球墨鑄鐵 |
三.電動管夾閥主要外形連接尺寸
| 公稱 | 公稱 | 工作 | L | L1 | L0 | D | D1 | Z-Φ | H | 電動裝置 | |||||
| 通徑 | 壓力 | 壓力 | 型號 | A | B | D0 | kw | ||||||||
| （DN） | （MPa） | （MPa） | |||||||||||||
| 25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 4-14 | ZA5-14 | 443 | 133 | 0.12 | 18 | ||
| 32 | 165 | 145 | 40 | ＊140 | 100 | 4-18 | |||||||||
| 40 | 190 | 157 | 50 | ＊150 | 110 | 4-18 | |||||||||
| 50 | 210 | 160 | 60 | 160 | 125 | 4-18 | ZA10-18 | 552 | 425 | 0.25 | 71 | ||||
| 65 | 250 | 199 | 74 | 180 | 145 | 4-18 | ZA15-15 | 552 | 425 | 305 | 0.37 | 80 | |||
| 80 | 300 | 222 | 88 | 195 | 160 | 4-18 | ZA30-18 | 552 | 425 | 305 | 0.75 | 92.9 | |||
| 100 | 350 | 250 | 106 | 215 | 180 | 8-18 | ZA30-18 | 552 | 425 | 305 | 0.75 | 101 | |||
| 125 | 430 | 318 | 134 | 245 | 210 | 8-18 | 305 | ||||||||
| 150 | 500 | 350 | 158 | 280 | 240 | 8-23 | 1000 | ||||||||
| 200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 8-23 | 1174 | ZA14-18 | 766 | 390 | 305 | 1.1 | 265 |
| 250 | 800 | 516 | 256 | ＊395 | 350 | 12-23 | |||||||||
| 300 | 950 | 562 | 304 | ＊445 | 400 | 12-23 | |||||||||
| 采用標準 設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa） | |||||||||||||||
