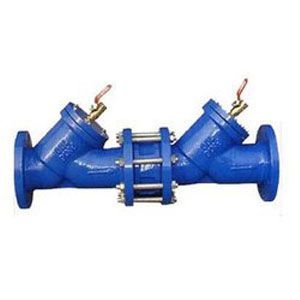

防污隔斷閥HS41X
產品名稱：防污隔斷閥HS41X
產品型號：HS41X
連接方式：法蘭式
結構形式：
驅動方式：手動
產品口徑：50～600mm
公稱壓力：1.0MPa～2.5MPa
閥體材質：鑄鋼、鑄鐵、不銹鋼
產品詳情
一、產品概述：
HS41X防污隔斷閥,是一種安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。
二、主要技術參數：
公稱壓力：1.0～2.5MPa
公稱通徑：50～600mm
適用介質：水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API598
| 型號： | HS41X |
| 口徑： | 50～600mm |
| 壓力： | 1.0MPa～2.5MPa |
| 材質： | 鑄鋼、鑄鐵、不銹鋼 |
三、主要部件材料：
| 序號 | 零部件名稱 | 材質 |
| 1 | 閥體 | 鑄鐵、球墨鑄鐵、鑄鋼 |
| 2 | 閥蓋 | 鑄鐵、球墨鑄鐵、鑄鋼 |
| 3 | 閥盤 | 球墨鑄鐵 |
| 4 | 彈簧 | 不銹鋼、鉻釩鋼 |
| 5 | 防污閥 | 黃銅 |
四、HS41X防污隔斷閥主要外形連接尺寸單位：mm
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 458 | 482 | 551 | 653 | 735 | 793 | 1008 | 1186 | 1340 | 1505 | 1670 | 1886 | 1986 | 2318 |
| H | 210 | 235 | 264 | 308 | 356 | 400 | 503 | 595 | 705 | 705 | 905 | 910 | 921 | 1210 |
