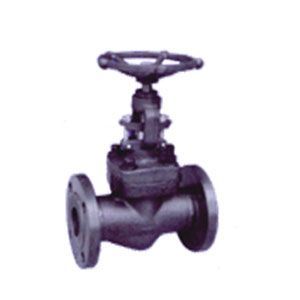

一、鍛鋼法蘭截止閥 概述

鍛鋼整體法蘭端閥門有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。

二、鍛鋼法蘭截止閥 結構設計和規范

鍛鋼整體閥蘭端制造按API602,BS5352,ANSI/ASME B16.34,試驗與驗收按API 598,標識按照MSS SP-25。

三、鍛鋼法蘭截止閥 結構型式

1、全通徑或縮徑

2、結構長度按ANSI/ASME B16.10

3、法蘭按ANSI/ASME B16.5

4、自密封閥蓋

5、明桿帶支架

6、兩端自動調整的填料壓套；

7、本體倒密封

8、整體閥體法蘭

9、對焊端按ANSI/ASME B16.25

10、環連接閥體閥蓋墊片

11、用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋

四、鍛鋼法蘭截止閥 零件材料

注意：
1、客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
2、CS=碳鋼；AS=合金鋼；SS=不銹鋼；
五、鍛鋼法蘭截止閥 規格尺寸及重量
150～600LB

900～1500LB
