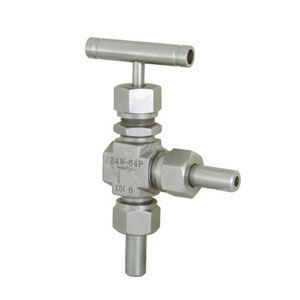

J24W美標角式針型閥
產品名稱:J24W美標角式針型閥
產品型號:J24W
連接方式:內螺紋
結構形式:直通式
驅動方式:手動
產品口徑:DN3-DN50
公稱壓力:10000PSI等~`可定做
閥體材質:不銹鋼304、316、碳鋼等。

產品詳情
應用規范
連接形式:對焊式管接頭;內螺紋連接
結構特征:錐面密封;浮動閥瓣;直角式通道
閥門檢驗和試驗:GB/T 13927-1992
材料:碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
三、性能規范
單位:MPa
| 試驗項目 | 壓力值 |
| 公稱壓力 | 16 |
| 殼體試驗 | 24 |
| 密封試驗 | 17.6 |
| 氣壓試驗 | 9.6 |
| 適用溫度 | ≤425℃ |
| 適用介質 | 水、蒸氣、油品等 |
主要零件材料
| 型 號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
| J24H-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J24W-160P | SS304 | SS304 | SS304 | SS304 |
主要外形尺寸
| 型 號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
| J24H-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J24W-160P | SS304 | SS304 | SS304 | SS304 |
主要外形尺寸
| 規 格 | M | φ | L1 | L | H | Do | 重量 |
| DN6 | M20×1.5 | φ14×4 | 70 | 70 | 96 | 63 | 1.0 |
| DN10 | M24×1.5 | φ18×4 | 80 | 80 | 115 | 78 | 1.2 |
| DN15 | M30×1.5 | φ22×4 | 90 | 90 | 122 | 100 | 2.2 |
| DN20 | M36×1.5 | φ28×4 | 110 | 110 | 156 | 110 | 3.8 |
| DN25 | M39×1.5 | φ33×4 | 115 | 115 | 170 | 140 | 4.5 |
