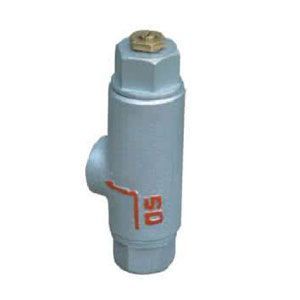

ST可調恒溫式蒸汽疏水閥
產品名稱：ST可調恒溫式蒸汽疏水閥
產品型號：ST
連接方式：法蘭，絲扣
結構形式：恒溫式
驅動方式：手動
產品口徑：DN15-25
公稱壓力：1.6MPa-4.0MPa
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
ST可調恒溫式蒸汽疏水閥屬熱靜力型中的一種新產品。閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和填充劑組成的感溫混和物，利用其對溫度的熱脹冷縮及狀態變換，使得閥門自動關閉或開啟，從而達到阻汽排水之目的。選用合適的規格便確定了冷凝水排放的溫度范圍，然后可在此范圍內根據情況要求用調節螺釘進行調節。
主要技術參數
1、公稱壓力PN：0.8、1.0、1.6、2.5、4.0MPa
2、公稱通徑DN：15、20、25、32、40、50、65、80、100mm
3、排水溫度：A組 65～100℃ B組 95～135℃ C組 130～165℃
4、漏氣率：0.5％以下
5、壽命：10000小時以上
6、使用溫度：80～450℃
7、連接方式三種：①ST為螺紋角式�、� STB為螺紋直通帶過濾器 ③STC為法蘭直通帶過濾器
主要外型及連接尺寸
Main External And Connecting Dinensions
| 型號（DN） | 外形尺寸 External Dimensions | 最大排量 T/h | 型號（DN） Type ST8-15 | 外形尺寸 External Dimensions | 最大排量 T/h | 法蘭外徑 D | ||
| 長L | 高H | 長L | 高H | |||||
| ST8-15 | 120 | 65 | 1.4 | STB16-15 | 90 | 150 | 3.0 | |
| ST8-20 | 120 | 65 | 3.0 | STB16-20 | 100 | 150 | 4.0 | |
| ST8-25 | 130 | 70 | 4.0 | STB16-25 | 120 | 165 | 5.0 | |
| ST16-15 | 120 | 65 | 3.0 | STB10-40 | 140 | 185 | 9.0 | |
| ST16-20 | 120 | 65 | 4.0 | STB10-50 | 160 | 195 | 11.0 | |
| ST16-25 | 130 | 70 | 5.0 | STC16-15 | 150 | 175 | 3.0 | 95 |
| ST16-40 | 145 | 85 | 9.0 | STC16-20 | 150 | 175 | 4.0 | 105 |
| ST16-50 | 145 | 95 | 11.0 | STC16-25 | 160 | 185 | 5.0 | 115 |
| STC10-40 | 230 | 255 | 9.0 | 145 | ||||
| STC10-50 | 230 | 255 | 11.0 | 160 | ||||
| STC10-80 | 310 | 285 | 18.0 | 195 | ||||
| STC10-100 | 310 | 355 | 22.0 | 215 | ||||
