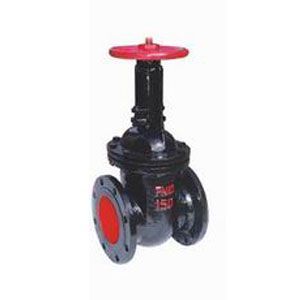

Z44T~Z44W~Z44H 型鐵制平行式雙閘板閘閥
產品名稱：Z44T~Z44W~Z44H 型鐵制平行式雙閘板閘閥
產品型號：Z44T~Z44W~Z44H 型
連接方式：法蘭式
結構形式：明桿 平行式雙閘板
驅動方式：手動
產品口徑：DN40-DN1200
公稱壓力：1.0MPa
閥體材質：鑄鋼，不銹鋼，鑄鐵
產品詳情
【Z44T/W/H鐵制平行式雙閘板閘閥-產品說明】
Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥：手動、法蘭連接、明桿平行式剛性雙閘板，閥座密封面材料為黃銅（Z44T）、鑄鐵（Z44W Z44H），公稱壓力 PN10~PN16，閥體材料為灰鑄鐵（Z44T-10/16 Z44W-10 Z44H-10/16）、球墨鑄鐵（Z44T-10Q/16Q Z44W-10Q/16Q Z44H-10Q）的閘閥。
【Z44T/W/H鐵制平行式雙閘板閘閥-主要性能參數】
【Z44T/W/H鐵制平行式雙閘板閘閥-主要性能參數】
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
| Z44T-10 | 10 | 1 | ≤200 | 水、蒸汽、油品 |
| Z44W-10 | ||||
| Z44H-10 | ||||
| Z44T-10Q | ||||
| Z44W-10Q | ||||
| Z44H-10Q | ||||
| Z44T-16 | 16 | 1.6 | ≤200 | 水、蒸汽、油品 |
| Z44H-16 | ||||
| Z44T-16Q | ||||
| Z44W-16Q | ≤100 | 油品、煤氣等 |
【Z44T/W/H鐵制平行式雙閘板閘閥-主要零件材料】
| 型號 | 材料 | |||
| 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |
| Z44T-10 | 灰鑄鐵 | 碳鋼 | 黃銅 | 油浸石棉填料 |
| Z44W-10 | 碳鋼 | 灰鑄鐵 | 油浸石棉填料 | |
| Z44H-10 | 不銹鋼 | — | — | |
| Z44T-10Q | 球墨鑄鐵 | 黃銅 | — | |
| Z44W-10Q | 球墨鑄鐵 | — | ||
| Z44H-10Q | — | — | ||
| Z44T-16 | 灰鑄鐵 | — | — | 石棉石墨 |
| Z44H-16 | ||||
| Z44T-16Q | 球墨鑄鐵 | |||
| Z44W-16Q | ||||
【Z44T/W/H鐵制平行式雙閘板閘閥-主要外形尺寸】Z44T、Z44W、Z44H 型 PN10 鐵制平行式雙閘板閘閥
| DN | L | D | D1 | D2 | b | H | H1 | z×Φd | D0 | 重量/kg |
| 50 | 180 | 160 | 125 | 100 | 20 | 268 | 328 | 4×Φ18 | 180 | 19 |
| 65 | 195 | 180 | 145 | 120 | 20 | 302 | 376 | 4×Φ18 | 180 | 22 |
| 80 | 210 | 195 | 160 | 135 | 22 | 345 | 446 | 4×Φ18 | 200 | 29 |
| 100 | 230 | 215 | 180 | 155 | 22 | 395 | 520 | 8×Φ18 | 200 | 35 |
| 125 | 255 | 245 | 210 | 185 | 24 | 478 | 624 | 8×Φ18 | 240 | 62 |
| 150 | 280 | 390 | 240 | 210 | 24 | 55 | 730 | 8×Φ23 | 240 | 75 |
| 200 | 330 | 335 | 295 | 265 | 26 | 720 | 950 | 8×Φ23 | 320 | 130 |
| 250 | 380 | 390 | 350 | 320 | 28 | 852 | 1140 | 12×Φ23 | 320 | 196 |
| 300 | 420 | 440 | 400 | 368 | 28 | 990 | 1330 | 12×Φ23 | 400 | 240 |
| 350 | 450 | 500 | 460 | 428 | 30 | 1116 | 1508 | 16×Φ23 | 400 | 300 |
| 400 | 480 | 565 | 515 | 482 | 32 | 1268 | 1717 | 16×Φ25 | 500 | 484 |
| 450 | 510 | 615 | 565 | 532 | 32 | 1395 | 1854 | 20×Φ25 | 500 | 606 |
Z44T、Z44W、Z44H 型 PN16 鐵制平行式雙閘板閘閥主要外形及結構尺寸
| DN | L | D | D1 | D2 | b | z×Φd | H | H1 | D0 | 重量/kg |
| 50 | 180 | 160 | 125 | 100 | 20 | 4×Φ18 | 270 | 326 | 160 | 17 |
| 65 | 195 | 180 | 145 | 120 | 20 | 4×Φ18 | 303 | 374 | 180 | 22 |
| 80 | 210 | 195 | 160 | 135 | 22 | 8×Φ18 | 335 | 421 | 180 | 27 |
| 100 | 230 | 215 | 180 | 155 | 24 | 8×Φ18 | 470 | 515 | 200 | 36 |
| 125 | 255 | 245 | 210 | 185 | 26 | 8×Φ18 | 473 | 606 | 220 | 48 |
| 150 | 280 | 280 | 240 | 210 | 26 | 8×Φ23 | 548 | 706 | 240 | 83 |
| 200 | 292 | 340 | 295 | 266 | 30 | 12×Φ23 | 772 | 996 | 240 | 122 |
| 250 | 330 | 405 | 355 | 319 | 32 | 12×Φ28 | 904 | 1180 | 320 | 172 |
| 300 | 356 | 460 | 410 | 370 | 32 | 12×Φ28 | 1045 | 1378 | 400 | 240 |
| 350 | 381 | 520 | 470 | 429 | 36 | 16×Φ28 | 1177 | 1549 | 400 | 323 |
| 400 | 406 | 580 | 525 | 480 | 38 | 16×Φ31 | 1345 | 1782 | 500 | 479 |
