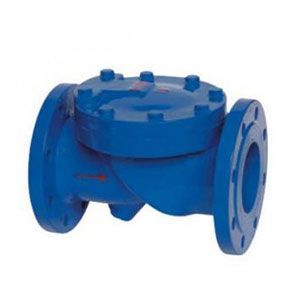

HC44X橡膠瓣止回閥
產品名稱：HC44X橡膠瓣止回閥
產品型號：HC44X（SFCV）
連接方式：法蘭
結構形式：旋啟式
驅動方式：手動
產品口徑：DN40-500
公稱壓力：1.0MPa～1.6MPa
閥體材質：HT200 WCB 304
產品詳情
HC44X（SFCV）橡膠瓣止回閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統(tǒng)、石油、化工等工業(yè)部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養(yǎng)、維修、運輸均很方便。
主要技術參數(shù)
| 公稱壓力(Mpa) | 1.0 | 1.6 |
| 殼體試驗壓力(Mpa) | 1.5 | 2.4 |
| 密封試驗壓力(Mpa) | 1.1 | 1.76 |
| 適用溫度℃ | <80 | |
| 適用介質 | 清水、油品 | |
主要零件材料
| 閥體、閥蓋 | 灰鑄鐵、碳剛 |
| 閥瓣 | 橡膠組合件 |
| 彈簧 | 不銹剛 |
主要外形尺寸
| 公稱通徑(DN) | L | H |
| 40 | 165 | 180 |
| 50 | 200 | 190 |
| 65 | 215 | 210 |
| 80 | 240 | 230 |
| 100 | 290 | 250 |
| 125 | 330 | 280 |
| 150 | 355 | 315 |
| 200 | 500 | 370 |
| 250 | 620 | 430 |
| 300 | 700 | 475 |
| 350 | 785 | 550 |
| 400 | 915 | 600 |
