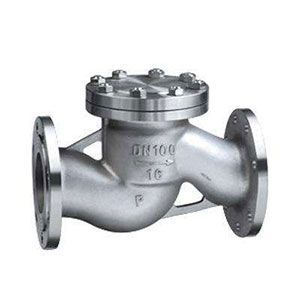

升降式止回閥H41W
產品名稱：升降式止回閥H41W
產品型號：H41W
連接方式：法蘭
結構形式：升降式
驅動方式：手動
產品口徑：DN40-DN200
公稱壓力：1.6-6.4MPa
閥體材質：不銹鋼,鑄鋼,鑄鐵
產品詳情
升降式止回閥概述：
升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置；依靠閥瓣自重和流體壓差實現自動阻止流體倒流
升降式止回閥性能規范：
| 閥體材料 | 公稱壓力 MPa | 工作溫度 ℃ | 適用介質 | |
| 碳 鋼 | 1．6-6．4 | ≤425 | 水、油品、蒸汽 | |
| 10．0、16．0 | ≤450 | ／ | ||
| 不銹鋼 | P | 1．6-16．0 | ≤200 | 硝酸類 |
| R | ／ | ／ | 醋酸類 | |
| 鉻鎳鈦 耐熱鋼 | PI | 1．6-6．4 | ≤550 | 石油、石油產品 |
| 鉻鉬鋼 | 1．6-16．0 | ≤550 | 油 | |
升降式止回閥主要外形尺寸：
| 稱壓力 PN | 公稱通徑 DN | 主要連接尺寸 | 外形 尺寸 | ||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| 1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
