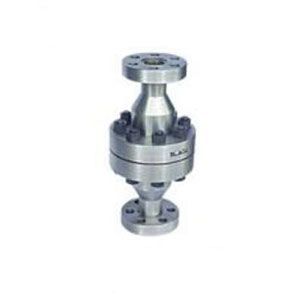

升降式高壓止回閥
產品名稱：升降式高壓止回閥
產品型號：H42Y
連接方式：法蘭
結構形式：立式
驅動方式：手動
產品口徑：DN10-DN200
公稱壓力：1.6Mpa-32.0Mpa
閥體材質：鑄鋼、碳鋼、不銹鋼
產品詳情
H42Y升降式高壓止回閥由上、下閥體用法蘭連接 閥門閥瓣、閥座密封面堆焊司太立合金。 制造和驗收條件按JB450的規定。
升降式高壓止回閥 主要零部件材料
| 零件名稱 | 材料 | |
| H42Y－160C、320C | H42W-220R、320R | |
| 閥體 | 合結鋼 40 | 不銹鋼 0Cr18Ni12Mo2Ti |
| 閥座、閥瓣 | 不銹鋼 2CR13 | 不銹鋼 0Cr18Ni12Mo2Ti |
| 彈簧 | 彈簧鋼 50CrVA | 不銹鋼 0Cr18Ni12Mo2Ti |
升降式高壓止回閥 主要性能規范
| 型號 | 公稱壓力 （Mpa） | 試驗壓力（Mpa） | 工作壓力 （Mpa） | 工作溫度 | 工作介質 | |
| 密封 | 強度 | |||||
| H42Y-160/320 | 16 | 17.6 | 24 | 16 | ≤200℃ | C：氮、氫、氨 |
| 32 | 35.2 | 48 | 32 | |||
| H42Y-220/320 | 22 | 24.2 | 33 | 22 | ≤200℃ | R：尿素甲胺液 |
| 32 | 35.2 | 48 | 32 | |||
升降式高壓止回閥 主要尺寸和重量
| 型 號 | 公稱通徑 DN(mm) | 尺 寸 (mm) | |||||||
| D | D1 | D2 | Do | b | n-d | L | 重量/? | ||
| H42Y/W 160/220 | 10 | 135 | 60 | 95 | 12 | 20 | 3-￠18 | 232 | 12 |
| 15 | 175 | 60 | 95 | 15 | 20 | 3-￠18 | 288 | 12 | |
| 25 | 190 | 68 | 105 | 23 | 20 | 3-￠18 | 325 | 29 | |
| 32 | 210 | 80 | 115 | 29 | 22 | 4-￠18 | 350 | 43 | |
| 40 | 265 | 115 | 165 | 39 | 28 | 6-￠26 | 460 | 95 | |
| 50 | 330 | 115 | 165 | 48 | 32 | 6-￠26 | 505 | 115 | |
| 65 | 360 | 145 | 200 | 61 | 40 | 6-￠29 | 564 | 156 | |
| 80 | 390 | 170 | 225 | 74 | 50 | 6-￠33 | 700 | 246 | |
| 100 | 430 | 195 | 260 | 93 | 60 | 6-￠36 | 750 | 292 | |
| 125 | 460 | 235 | 300 | 119 | 75 | 8-￠39 | 789 | 351 | |
| 150 | 500 | 255 | 330 | 136 | 78 | 8-￠42 | 840 | 374 | |
| 200 | 550 | 315 | 400 | 165 | 90 | 8-￠48 | 900 | 480 | |
| H42Y/W 220/320 | 10 | 135 | 60 | 95 | 10 | 20 | 3-￠18 | 232 | 12.2 |
| 15 | 175 | 68 | 105 | 17 | 20 | 3-￠18 | 288 | 12.2 | |
| 25 | 190 | 80 | 115 | 23 | 22 | 4-￠18 | 325 | 33.1 | |
| 32 | 210 | 95 | 135 | 29 | 25 | 4-￠22 | 350 | 46 | |
| 40 | 265 | 115 | 165 | 42 | 32 | 6-￠26 | 460 | 110 | |
| 50 | 330 | 145 | 200 | 53 | 40 | 6-￠29 | 505 | 130 | |
| 65 | 360 | 170 | 225 | 68 | 50 | 6-￠33 | 564 | 211 | |
| 80 | 390 | 195 | 260 | 85 | 60 | 6-￠36 | 700 | 341 | |
| 100 | 430 | 235 | 300 | 103 | 75 | 8-￠39 | 750 | 380 | |
| 125 | 460 | 255 | 330 | 120 | 78 | 8-￠42 | 789 | 435 | |
| 150 | 500 | 315 | 400 | 136 | 90 | 8-￠48 | 840 | 463 | |
| 200 | 550 | 380 | 480 | 165 | 110 | 8-￠55 | 900 | 502 | |
