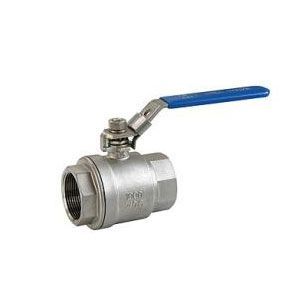

二片式球閥
產品名稱：二片式球閥
產品型號：Q11F
連接方式：內螺紋
結構形式：浮動直通
驅動方式：手動
產品口徑：DN15-50(可以根據您的要求定做)
公稱壓力：1.0MPa-6.4(可以根據您的要求定做)
閥體材質：鑄鋼、碳鋼、不銹鋼、304、316
產品詳情
Q11F內螺紋連接球閥及對焊連接球閥分為整體式一片式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置�？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
二片式球閥主要連接尺寸及重量
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 55 | 55 | 65 | 75 | 88 | 102 | 110 | 125 | 162 | 189 | 260 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 180 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
Q11F二片式球閥主要零件材料
| 零件名稱 | 材質 |
| 密封圈 | 聚四氟乙烯PTFE |
| 球體 | 不銹鋼SS316 |
| 密封墊 | 聚四氟乙烯PTFE |
| 閥蓋 | 不銹鋼SS316 |
| 閥體 | 不銹鋼CF8M |
| 閥桿 | 不銹鋼SS316 |
| 止推墊圈 | 聚四氟乙烯PTFE |
| 填料 | 聚四氟乙烯PTFE |
| 填料壓蓋螺母 | 不銹鋼SS304 |
| 墊圈 | 不銹鋼SS304 |
| 閥桿螺母 | 不銹鋼SS304 |
| 手柄套 | 塑料PLASTIC |
| 手柄 | 不銹鋼SS304 |
